RM412

熱釋電紅外傳感器

輸出方式：數字信號輸出
窗口尺寸：3*4mm
感應距離：10M(透鏡SB-F-02) 不同距離見透鏡選型
感應角度：120°（水平方向）
工作電壓：1.6-5.5V
靜態功耗：＜10uA
推薦配套IC：定制化單片機

產品概述

RM412是一款用于低功耗運動檢測的紅外熱釋電傳感器（PIR）。利用MCU進行通信，當RM412進行連續運動傳感時，MCU不需要激活，它只在檢測到運動時才激活外部MCU。運動檢測結果通過輸出中斷信號發出。運動檢測的算法是可編程的。

產品特性

電源電壓范圍 1.6~5.5V
可編程檢測標準和工作模式
數字信號處理
超低功耗
電源電壓測量
溫度測量
上電快速穩定

數據參數

1. 極限參值

參數
標示最小值典型值最大值單位備注
VDD 電壓 VDD -0.3
5.5 V 25℃
模擬引腳電壓
-0.3
VDD+0.3 V 25℃
數字引腳電壓
-0.3
VDD+0.3 V 25℃
儲存溫度
-0.3
80 ℃

2. 電氣特性(典型值為 VDD = +3V ; TAMB = +25℃,濕度 50±10%)

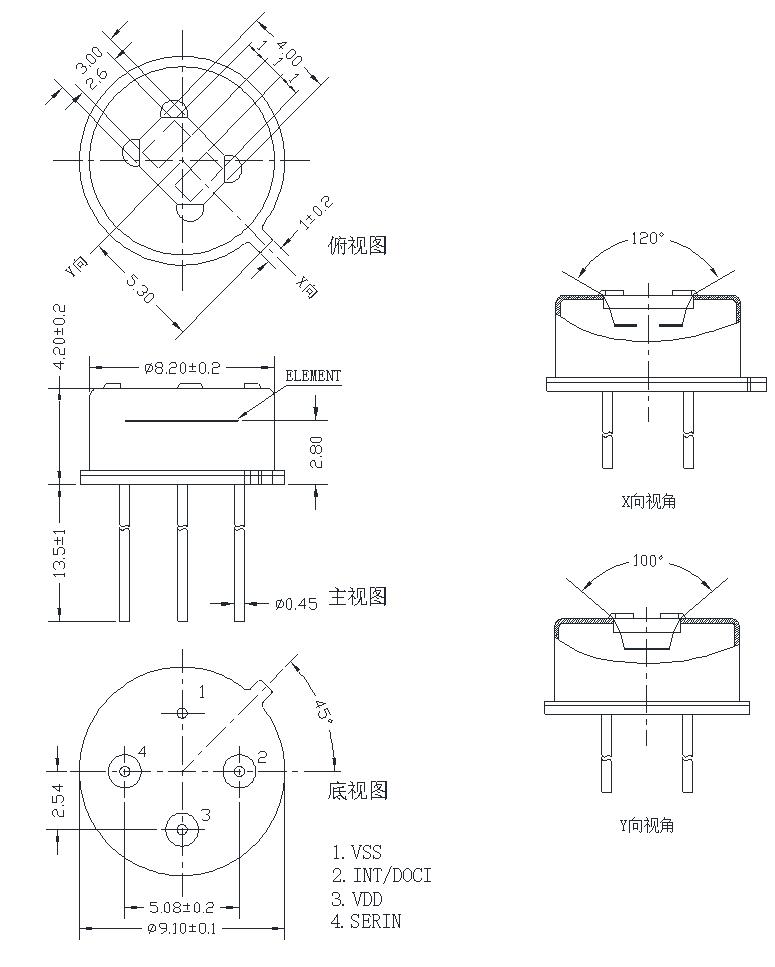

產品尺寸圖


注意事項

傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。
傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。
傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。
傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。
傳感器其他詳細信息請?jiān)斠姰a(chǎn)品說明書。

參數	標示	最小值	典型值	最大值	單位	備注
VDD 電壓	VDD	-0.3		5.5	V	25℃
模擬引腳電壓		-0.3		VDD+0.3	V	25℃
數字引腳電壓		-0.3		VDD+0.3	V	25℃
儲存溫度		-0.3		80	℃
