熱釋電紅外傳感器
輸出方式：模擬信號輸出
窗口尺寸：3*4mm
感應距離：10M（透鏡SB-F-02 ）不同距離詳見透鏡選型
感應角度：120°（水平方向）
工作電壓：3-15V
靜態噪聲：＜80mV
推薦配套IC：ISB6601L，RS8034，ISB02，BISS0001
熱釋電紅外線傳感器K222S，采用雙靈敏元設計，內部調整了濾波電路參數及使用8-14μm紅外濾光片，增強了產品的抗射頻干擾能力，提高了傳感器的工作穩定性。
模擬信號輸出
抗白光
抗射頻干擾
窗口尺寸 4*3mm 紅外接受電極 2.6*1mm,2elements 封裝 TO-5 接收波長 8～14μm 透過率 ≥ 75% 輸出信號峰值[Vp-p] ≥ 3000mV 靈敏度 ≥ 3300V/W 探測率 (D*) 1.4×108 cmHz1/2/W 噪聲峰值[Vp-p] <80mV 輸出平衡度 <10% 源極電壓 0.3~0.85V 電源電壓 2~15V 工作溫度范圍 -30~+70oC 保存溫度范圍 -40~+80oC

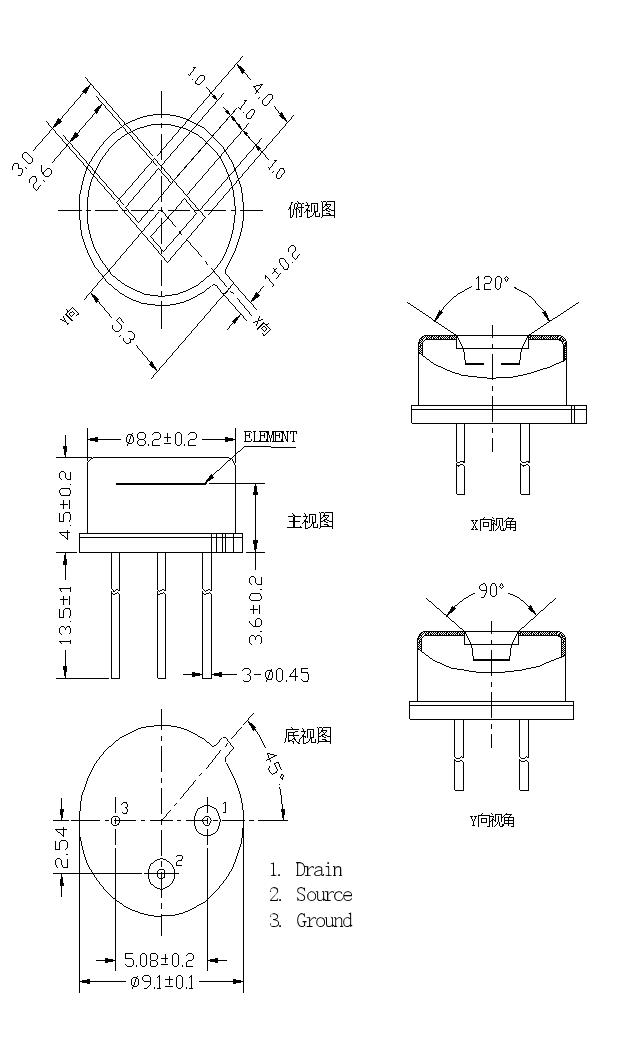

產品尺寸圖
注意事項
傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。
傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。
傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。
傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。
傳感器其他詳細信息請詳見產品說明書。
